双通道称重配料模块
规格参数：
|
项目 |
指标 |
|
电源 |
24VDC±20% |
|
输入信号范围 |
±20mV DC |
|
激励源输出 |
+5V DC ±5% |
|
激励源负载 |
≥50 Ω（每通道） |
|
信号输入阻抗 |
≥20MΩ |
|
线性误差 |
≤0.005%FS |
|
温度系数 |
≤0.003%/℃ |
|
重量刷新频率 |
≥200次/秒/通道 |
|
适合传感器形式 |
四线制和六线制 |
|
滤波等级 |
0～38级可调 |
|
输入输出 |
6路外部输入，6路晶体管输出或者6路继电器输出 |
|
主要功能 |
重量校准，重量去皮，重量清零，重量判稳等功能 |
|
硬件 |
高精度24位AD芯片，内部AD分辨率可达100万分之一，32位高速CPU处理器，通讯隔离，输入输出隔离，浪涌静电保护 |
|
通讯 |
RS485总线，工业通讯协议MODBUS-RTU,9600～57600波特率可选，可与PLC、触摸屏、PC电脑进行连接，附带模块电脑调试软件 |
|
尺寸 |
长125mm,宽40mm,高90mm (标准导轨式安装) |
提供PLC和触摸屏和模块通讯例程。
主要功能
重量校准，重量去皮，重量清零，重量判稳，重量追零等功能；每个通道最多可设置2种物料，大小投输出，具有手动落差和自动落差工作模式，可以设置下料禁止比较时间，包装袋数累加保存等功能；
传感器接线图
图1 四线制传感器接线示意图

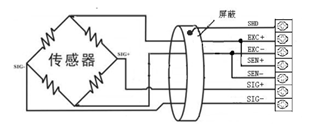

图2 六线制传感器接线示意图
详细资料请向客服索取，或留下联系方式。
2通道称重配料模块，各通道独立24位AD信号采集，200次/秒信号刷新频率，可选择有称量斗（有斗） / 无称量斗（无斗）两种物料装填方式，每通道支持1~2种物料配比，适用于建材、化工、食品、钢铁、饲料等行业。
